TUTO OVECLOCKING X58A-UD7 + I7 930 ou 920

[ju150]

Sinan j'ai mis le F6 , activé le XMP , et la mémoire est direct passée a 2000mhz !!

j'ai le f6, j'ai activé le xmp sur profile 1, ça plante toujours, impossible de mettre à 2000... Je commence à regretter d'avoir dépensé pas mal d'euros supplémentaires alors que j'aurais pu prendre des barrettes 1600 mhz moins chers...

Mais nan mec t'es fou , regrette pas !
Tu l'as activé dans ton bios ?
sinan c'est peut être un petit réglage de voltage a faire?

[ju150]

Températures max OCCT 1h : entre 60 et 68°. Je précise que je n'ai pas un boitier de grande qualité pour l'instant, je vais me commander le mois prochain le  Sniper Storm Black Edition de Coolermaster. J'espère perdre quelques degrés supplémentaires

Pour 4.2 ça chauffe trop, et pour la ram à 2000mhz, j'ai essayé de nombreuses fois, impossible...

Sinan perso j'ai le antec p180 , vraiment bien !!! tu l'as en version moyenne maintenant

[JulMasTer]

Oui, je l'ai activé dans mon bios. Il y a le choix entre disable ou profile 1. Lorsque je mets profile 1, l'ordi ne démarre pas.

[fab-45]

salut

pour passer le cap des 2000 Mhz penser a monter un peu le voltage des PLL sinon ca ne passe pas ! !

[JulMasTer]

Advanced Voltage Control [Press Enter]
>>>>CPU Voltages
LoadLine Calibration.........................:[Level 2]
CPU Vcore....................................:1.30625
QPI/VTT Voltage..............................:1.315
CPU PLL......................................: 1.700
>>>>>MCH/ICH Voltrage
PCIE.........................................: 1.50
QPI PLL......................................: 1.60
IOH Core.....................................:1.14
ICH I/O......................................: normal
ICH Core.....................................:normal
>>>>>Dram
DRAM Voltage.................................:1.60v

Je mets combien pour passer les 2000? Il faut aussi que j'active l'xmp? Ou je laisse sur disable + coef à 10 ?

[fab-45]

CPU PLL : 1.84 au min ! 1.90 sur d etre stable

pas d XMP

et coef a 10 + les latences qui vont bien en reglage expert

[JulMasTer]

Tu peux donner tes latences? maintenant avec un  pll à 1.9 ça boote mais plantage au moment de taper le mot de passe...

[fab-45]

salut

pour les latences 9 9 9 24

pour le reste en mode expert je ne l ai pas de tete, je ne l aurai que ce soir

a+

[JulMasTer]

Salut, tu peux donner tes réglages en mode expert stp? Perso je suis toujours à 4.12 ghz avec ram à 1568 mhz... Merci d'avance chef

[fab-45]

Salut

je t ai envoyé un mail + le bios F7 révision F

a +

[MarcM74]

Bonjour,
J'ai testé les différentes solutions proposées dans ce tuto et suis confronté à quelques soucis.
Je n'arrive pas à accrocher une configuration stable avec ces paramètres voir même à la démarrer.
Je m'interroge sur la mémoire Kingston KHX1600C9D3T1...
Quelques idées - conseils ?
Marc

[foxhound]

c'est normal que vous y arrivez pas, l'overclocking c'est quelque chose de GENERALISTE, on peut pas dire que le réglage X fonctionne donc chez vous ca va fonctionner
chaque config est différente, chaque overclock est différent

[edgar]

Bonjour j'ai essayer les reglages postés par Fab sur mon i7 920 et je tient a peine 10 mn a OCCT mais mon ventirad n'est pas poli c'est un NH12p SE14 noctua , je pense passer a un NH14D et le polir , qu'en pensez vous ?

Sinon le PC tient tres bien a 4.20ghz sous les jeux etc , mais pas pour le stress test  car la temp CPU grimpe a 82C .

[gigabyte7]

a combien ta fixe le seuil température d'occt ?

[edgar]

Je viens d'aller dans les options pour la premiere fois donc je vois que le seuil est a 80C ;

Je reteste avec un nouveau seuil a 85c car je n'aimerais quand meme pas depasser cette valeure , en attendant mon nouveau ventirad .

Quelles tensions peut on chercher a baisser quand on est stable pour ganger un peux de watt ?

PS :Update je suis stable a 4.2ghz avec i7 920 et montant le Vcore a 1.37v (30mn d'OCCT)
je monte a 87c dans cette config au maximum.

PS : ou trouvez vous le bios f7 ; avec l'utilitaire @bios je n'ai que le F6 de proposé ?

[Licha]

Ce sont des bios beta donc pas dispo avec cette utilitaire

[edgar]

Pas de soucis j'ai trouver et mis a jour le F7h , de toute facon j'ai entendu que @bios c'est le meilleur moyen d'envoyer la mobal au SAV donc Qflash et basta

[fab-45]

salut

je voulais ajouter une petite précision

les réglages que j ai poster n engage que moi et ils ont été postés pour une machine donnée, étant donné qu au deépart nous étions plusieurs a avoir la meme config.... ca aide !

apres ton pross chauffe beaucoup trop ! le Vcore pross a 1.37 V ! !

moi je suis a 1.28750 Vcore pour tenir le 4.2Ghz a OCCT pendant 1 H sans soucis, mais attention je part d un I7 930

normalement le I7 920 que tu as (si c est la derniere rev) consomme moins de jus que le 930

donc descent le Vcore a 1.30 V pour essayer et passe en LEVEL2 au niveau du VDROP

mes temps maxi avec l IFX-14 est de 65°c en FULL ventilo au MAX et 72°c FULL ventilos moyen

[edgar]

Salut ,
Je suis a 1.34 en Vcore an fait je me suis planter , je suis deja en lvl 2 de loadline calibration .

Je suis a 4.3 ghz sans test occt car ca chauffe trop ,je verrais avec le noctua nh14 ou bien en watercooling par la suite .

J'ai de la gskill trident pc 16000 aussi .

Les test OCCT n'etaient pas stable a partir de 4.2ghz avec moin de 1.30 en vcore , donc j'ai du monter pour arriver a tenir 30min au moin.
peux etre un soucis de pate thermique , mais avec mon nh12 se 14 qui n'est pas le meilleur et mon Vcore cela ne m'etonne pasp lus que cela de monter a 85C.

Ca vaut le coup de poncer la base du ventirad ?
Car noctua raconte que les stries permettent de tenir la pate thermique et d'ameliorer la conductivité blablabla

[fab-45]

pour le poncage de l IFX cela m a permis de gagner 4 °c car d origine sa base est convexe !

donc dans mon cas oui cela vaut le coup

apres sur un D-14 je ne sais pas, mais l histoire des stries . . . je n y croit pas , justement le RAD est + conducteur de chaleur que la pate donc - tu en met et mieux c est, mais attention il en faut suffisament pour permettre le contact du RAD au pross

[lamedor]

Peux tu nous mettre les configurations necessaire pour monter à 4.6ghz car j'y suis arrivé mais j'ai du monter sacrément le vcore et encore je ne tient pas très longtemps sous windows...
Je précise que je suis sous watercooling au cas où

[lamedor]

Bon bah me suis débrouillé tout seul !
Petit super pi @4.7ghz avec un i7 930
http://img37.imageshack.us/img37/4201/sanstitrezc.jpg

[Barbybulle]

Sympa le CPU.

[lamedor]

Sympa la carte mère qui m'a permis de dépasser les 220 de bclk car mon cpu n'est pas exceptionnel en lui même.
Je tenterai un peu plus tard les 4.8ghz et si quelqu'un est interessé par les détais du bios je les lui communiquerai.
Je précise tout de même que je ne suis stable en aucun cas je cherche juste à faire un max bench tout en gardant une marge de sécurité que ça soit pour le proco ou la carte mère.

[Barbybulle]

Il faudrait voir a combien il tient de la 3D (3dmark).

Puis tester le contrôleur ram, avec des fréquences RAM dignes de ce nom.

[edgar]

Salut Lamedor , tu pourrais poster tes rglages STP , ca m'interesse

[lamedor]

Il faudrait voir a combien il tient de la 3D (3dmark).

Puis tester le contrôleur ram, avec des fréquences RAM dignes de ce nom.

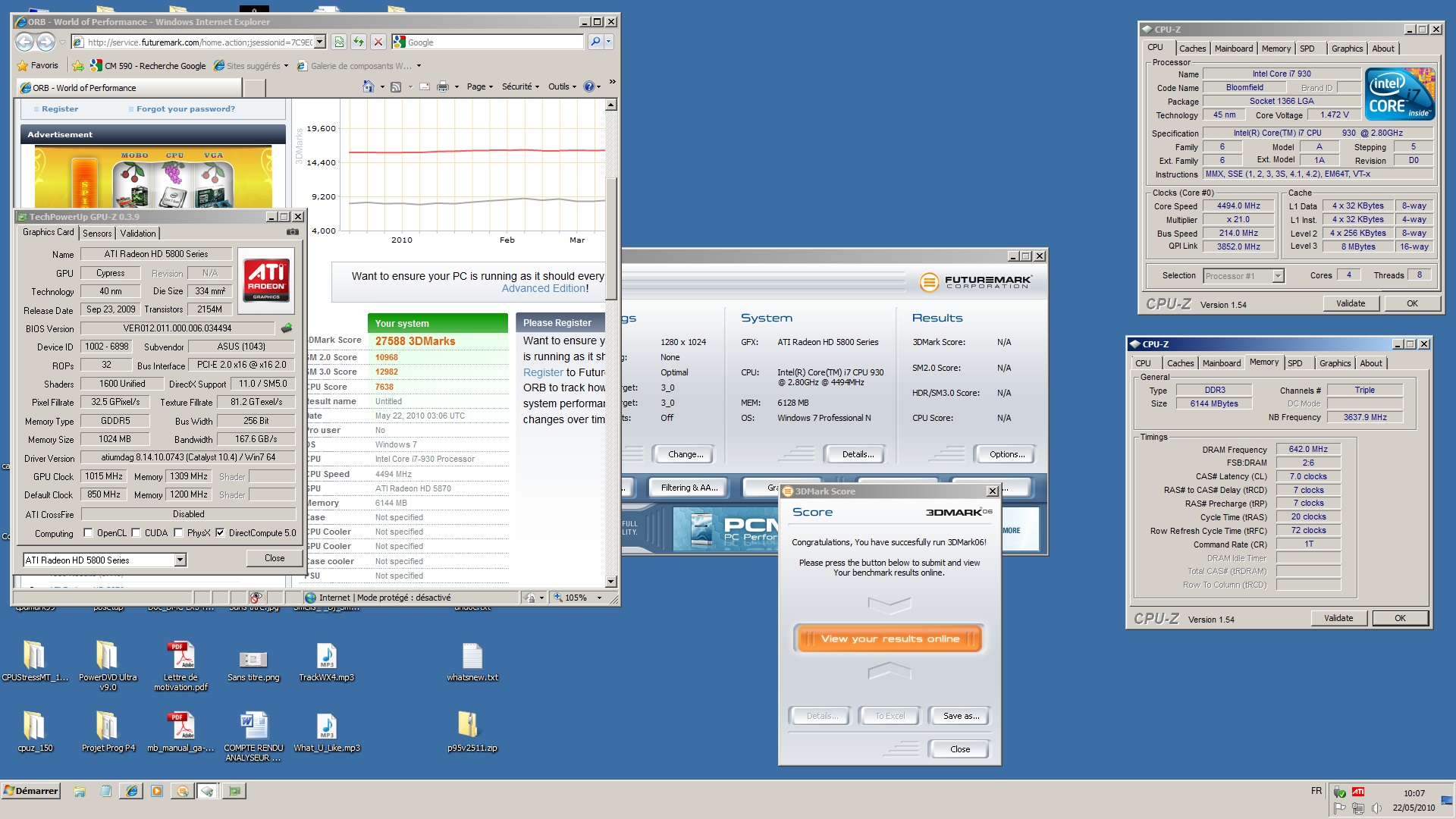

Il tient 3dmark à 4.5ghz sans problème : http://img24.xooimage.com/files/8/0/2/3d06-5870-4.5-1c6999f.jpg
Après j'ai pas encore testé la RAM mais ça ne va pas tarder
Je vais te poster ça edgar

[lamedor]

Voilà mes réglages pour atteindre les 4.7ghz
Advanced CPU Features:
CPU Clock Ratio ................................ [21 ]
Intel(R) Turbo Boost Tech ...................... [disabled]
CPU Cores Enabled .............................. [All]
CPU Multi Threading .............................[disabled]
CPU Enhanced Halt (C1E) ........................ [disabled]
C3/C6/C7 State Support ......................... [disabled]
CPU Thermal Monitor ............................ [disabled]
CPU EIST Function .............................. disabled[]
Virtualization Technology ...................... [disabled]
Bi-Directional PROCHOT ......................... [enabled]

Uncore & QPI Features:
QPI Link Speed ..............................[x36]
Uncore Frequency ............................[x17]
Isonchronous Frequency ......................[enabled]

Standard Clock Control:
Base Clock (BCLK) Control .......................... [enabled]
BCLK Frequency (MHz) ................................[225]
PCI Express Frequency (MHz) ........................ [110]


Advanced Clock Control:
CPU Clock Drive ..............................[700]
PCI Express Clock Drive ................... [700]
CPU Clock Skew .............................
◦
IOH Clock Skew .............................
◦

Advanced DRAM Features:
Performance Enhance ...................... [standard]
Extreme Memory Profile (X.M.P) ........... [disabled]
System Memory Multiplier (SPD) ........... [ 6]
DRAM Timing Selectable (SPD) ............. [quick]

Channel A + B + C

Channel A Timing Settings:
##Channel A Standard Timing Control##
CAS Latency Time ......................[7]
tRCD ..................................[7]
tRP ...................................[7]
tRAS ..................................[20]
CR.....................................[1]
B2B.....................................[auto]


Advanced Voltage Control:

Load Line Calibration ................. [LLC 2]
CPU Vcore ..............................[1.51250]
QPI/VTT Voltage 1.150v .................[1.455]
CPU PLL 1.800v .........................[1.90]
PCIE 1.500v ...........................[normal]
QPI PLL 1.100v ........................[1.16]
IOH Core 1.100v .......................[1.20]
ICH I/O 1.500v ........................[1.72]
ICH Core 1.1v .........................[normal]

DRAM
DRAM Voltage 1.500v .............. [1.6]
DRAM Termination 0.750v.......... [normal]
Ch-A Data VRef. 0.750v ...........[normal]
Ch-B Data VRef. 0.750v ...........[normal]
Ch-C Data VRef. 0.750v ...........[normal]
Ch-A Address VRef. 0.750v ........[normal]
Ch-B Address VRef. 0.750v ........[normal]
Ch-C Address VRef. 0.750v ........[normal]

[fab-45]

salut

dsl pour la reponse un peu tard

je peut aider pour le 4.6 Ghz mais le water est + que conseiller > MSN si tu passe

et sur la version 4.7 Ghz pourquoi désactiver le HT ? trop de chauffe ? pas stable avec ?

[lamedor]

J'ai désactivé l'HT car il aurait fallu encore plus monter le vcore pour être "stable" à cette fréquence, et de plus je tient à garder en vie encore un peu de temps mon proco
Je t'ai envoyé en MP mon adresse msn .
